Принцип работы рулонных штор: как устроены цепные механизмы?

Давайте сегодня разберемся, как работает самый распространенный механизм рулонных штор – цепной. Это довольно простая, но гениальная система.

Принцип работы рулонных штор: как устроены цепные механизмы?

Цепной механизм – это сердце рулонной шторы, которое отвечает за ее подъем и опускание. Он состоит из нескольких ключевых элементов, работающих в связке.

Основные компоненты цепного механизма:

Вал (труба): Это алюминиевая или стальная трубка, на которую наматывается полотно шторы. На одном конце вала находится ведущий элемент, на другом – свободный (глухой) подшипник.
Цепной механизм (редуктор): Это, пожалуй, самая главная часть. Он устанавливается на одном из концов вала (обычно там, где крепится цепь). Внутри редуктора находится система пластиковых шестеренок.
- Ведущая звездочка: Она находится внутри редуктора и связана с пластиковой цепью.
- Фиксатор (храповик): Это элемент, который удерживает шторку на нужной высоте. Он работает по принципу "трещотки" – позволяет валу вращаться в одну сторону (опускать штору), но блокирует вращение в обратную (поднимать штору), если цепь не тянуть.
Пластиковая цепь: Состоит из отдельных звеньев, которые соединяются между собой. Обычно цепь бывает разной длины, и ее длина подбирается так, чтобы удобно было дотягиваться до нее с пола.
Кронштейны: Крепежные элементы, которые удерживают всю конструкцию (вал с механизмом и подшипником) на стене, потолке или оконной раме.
Утяжелитель (нижняя планка): Это металлический или пластиковый стержень, который вставляется в нижний край полотна шторы. Он обеспечивает равномерное натяжение полотна и помогает шторе ровно опускаться.

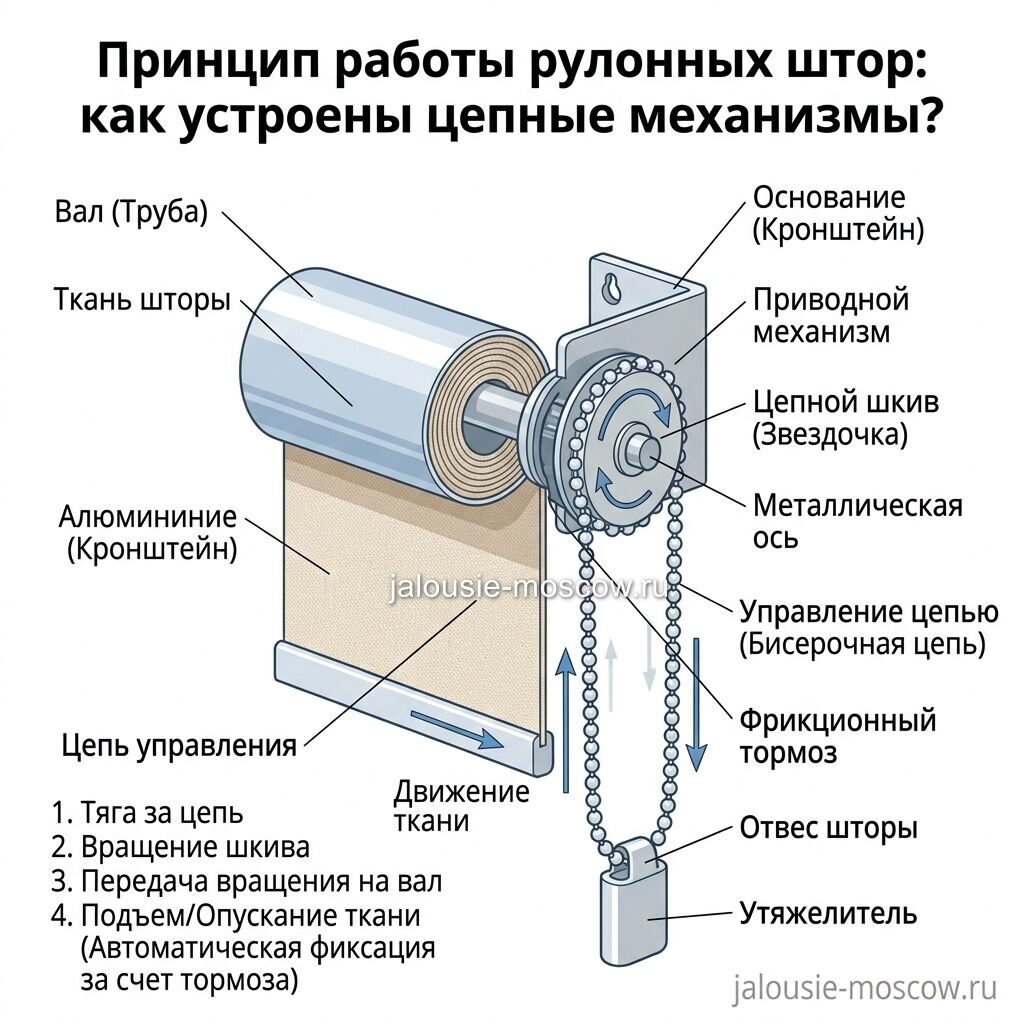

Принцип работы рулонных штор

Как это работает? Шаг за шагом:

Подъем шторы: Когда вы тянете за цепь управления в одном направлении (обычно вверх), вы вращаете ведущую звездочку внутри цепного механизма. Эта звездочка, в свою очередь, вращает вал. Вал наматывает на себя полотно рулонной шторы, и она поднимается.
Фиксация: Когда вы прекращаете тянуть цепь, фиксатор (храповик) внутри механизма блокирует вращение вала в обратную сторону. Штора остается на той высоте, на которую вы ее подняли.
Опускание шторы: Чтобы опустить штору, вы тянете за цепь в другом направлении (обычно вниз). Это разблокирует фиксатор, и под собственным весом (или под небольшим усилием, если штора тяжелая), вал начинает вращаться в обратную сторону, разматывая полотно.

Преимущества цепных механизмов в рольшторах:

Простота: Легко понять принцип работы и использовать.
Надежность: При правильном использовании служат долго.
Доступность: Один из самых бюджетных вариантов.
Удобство: Легко фиксировать штору на любой высоте.
Универсальность: Подходит для большинства типов рулонных штор (тканевые, "зебра", блэкаут).

Возможные проблемы и их причины:

Проскальзывание цепи: Износ звеньев цепи, поломка или износ зубьев звездочки/фиксатора внутри механизма.
Не фиксируется: Поломка или износ фиксатора (храповика).
Штора перекашивается: Неравномерная намотка ткани на вал, неправильное крепление кронштейнов, слишком большой вес шторы для данного механизма.
Скрип: Требуется смазка пластиковых шестеренок внутри механизма.

Надеюсь, это объяснение помогло вам понять, как устроены и работают цепные механизмы рулонных штор! Если у вас есть другие вопросы, не стесняйтесь задавать их нашим менеджерам.
